当PCR1000遇见电视棒

　　面朝大海(发射台)，春暖花开。生活不止苟且，还有诗（接收机）和远方（电波）！让我用最爱的全向天线来将电波逐个接收。

1、 电视棒

　　基于RTL2832的电视棒是市面上能买到的最便宜的SDR设备，感谢改装驱动的大神，使之成为最廉价的SDR。3.2M的采样带宽，8BIT的采样精度，性能虽弱，但至少可以玩，看看频谱接收24M-1.7G的信号并无太大压力。为了能使电视棒接收短波，我便开始了无尽的折腾。查阅资料后得知RTL2832的Q通道直采会有混叠采样，把短波整体变频到24M以上效果更好，说干就干，动手做变频器。

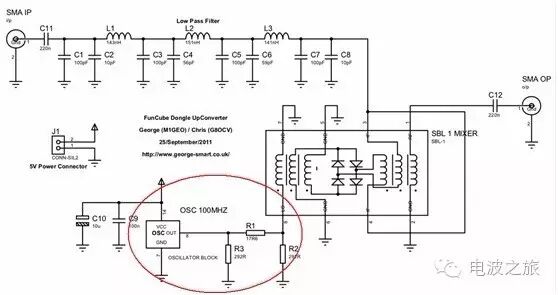

　　然后就没然后了，有源晶振产生的本振信号并不干净，±间隔1M各有2个谐波，和本振在一起共有5个信号，在SBL-1与低通后的短波信号混频，产生一个主信号加四个镜像。HDSDR里看频谱是混乱无比，收到的是什么台全靠猜，不过至少是能收到短波了，JMH的气象传真也可以正常解码。

　　主要的问题在于有源晶振出来的信号按图纸上并未做带通滤波，导致谐波也被混频出现镜像。

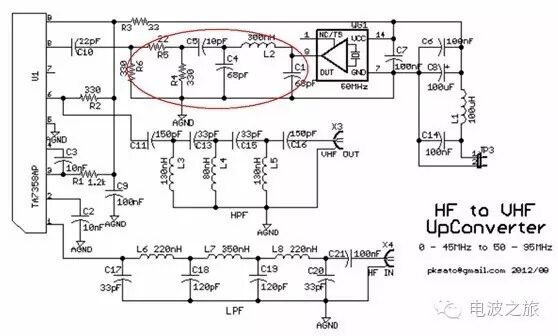

　　为了解决谐波的问题，顺便玩玩传说中的TA7358，决定再做一款TA7358变频。

　　然后又没然后了，短波输入低通，混频输出带通，本振带通，看似完美，实际差强人意。本振信号被带通后也不知道衰减了多少分贝，和短波信号混频出来的信号非常微弱，这是遁入绝境的节奏。不过理解了一个问题，很多超外差收音机单独使用一只三极管做本振是很有必要的，本振足够强混频后信号也变强。

　　电视棒收短波进入休眠期，开始寻觅别的合适设备，PCR1000入手把玩数月。本群好友@江苏苏州-bh4stz在群中发了条消息，电视棒最简单的改装，在I通道上焊条线，直接接天线，我一看立刻脑中烽火连天，怎么把Q通道的事情给忘记了，应该再尝试Q通道直采！立刻拆了一个节能灯，拆出磁环绕了个变压器。效果立马显现，电视棒本振28.8M，一半就是14.4M，以14.4M为中心，左右镜像，但在短波频谱中14.4M以上并没有太多的电台，所以从0-14.4M的镜像并不多。节能灯的磁环属于低频磁环对信号衰减很大，不合适，继续拆，分解一个电视信号分配器，拆出高频磁环绕变压器，这回终于得到一个理想的效果。

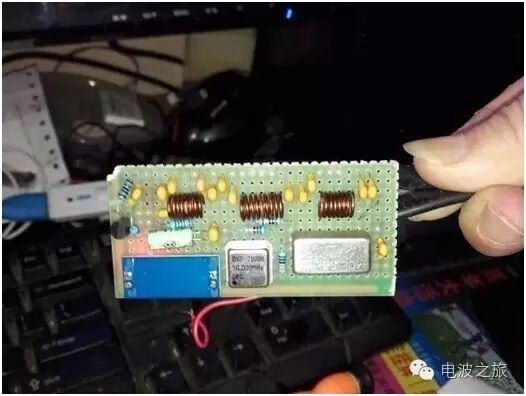

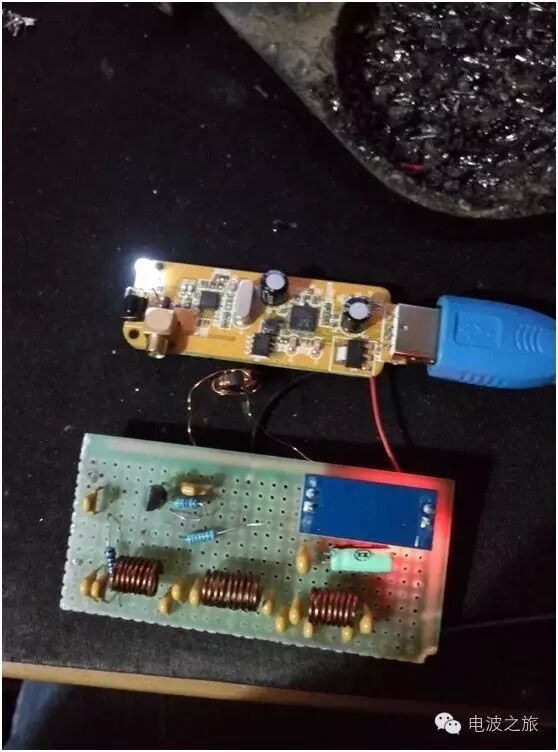

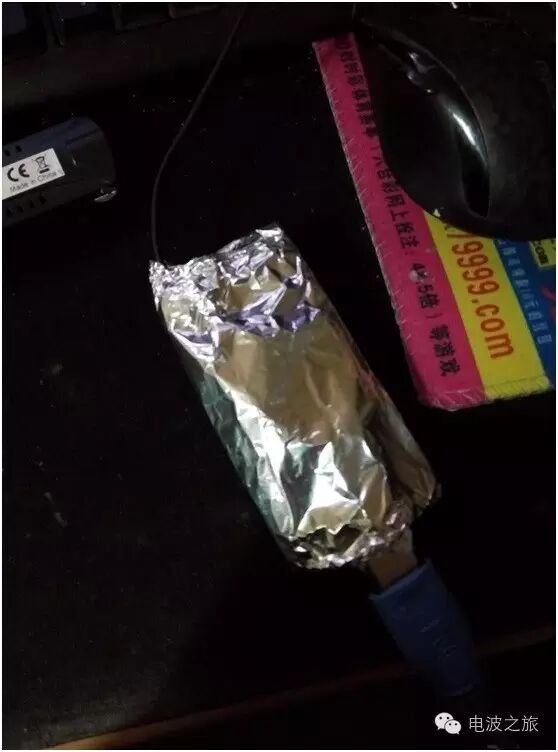

　　上图中用9018做了一级高放，然并卵，信号和底噪一起被放大，最后也没有使用。信号低通后经过变压器进入电视棒Q通道。感觉这个变压器更像是一个非平衡到平衡的转换器。用烧烤铝箔将低通部分严密包裹接电视棒的地线，对抗本地调频强台的干扰。

　　最后就成了这样。

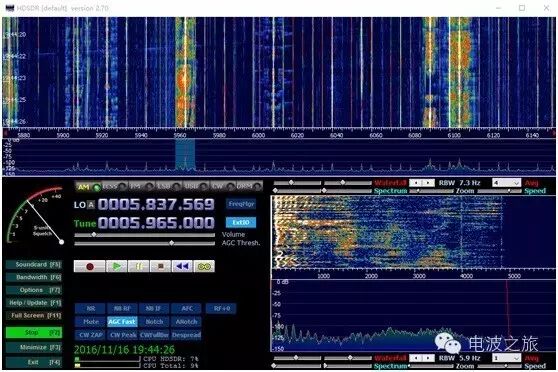

　　没了镜像瀑布图看起来舒服，至此电视棒终于达到最初的需求，看清频谱，顺利接收。虽然灵敏度不高，但实际使用中绝大部分的广播，7050的火腿，JMH的传真接收都没有问题。

2、 ICOM PCR1000

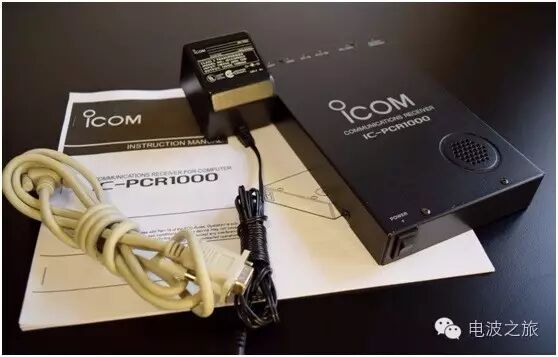

　　ICOM PCR1000是一台很多年前就知道的接收机，ICOM于1998年推出在当时具有黑科技意义的机器。电视棒变频收短波受挫，开始寻觅一台合适的成品接收机。首先要求是可以用计算机控制，鼠标操作，类似电台的飞梭操作不能接受，所以家中的哈里斯RF-3200军用电台也一直在睡大觉。Globaltuners网站上使用最多的接收机就是PCR1000，下载技术文档，通读之后下定决心，就是它了。过去了快小20年，廉颇虽老，但依然强健。

　　在ebay上寻觅良久，一位美国大叔把一口价从140刀降到94刀，这还要想吗？立刻下手，这么超值的宝贝岂能落入别人的囊中。然后就是漫长的等待，宝贝经过了千山万水，千辛万苦，跨越太平洋，终于来到天朝，海关老爷开恩，没收税，18天后终于快递送货上门。开箱，接天线，接计算机，接电，各种接。激动人心的时刻来了，开机！没反应，计算机始终提示连接不到设备，我晕啊，这是掉入大坑啊，买了台坏机！心想这美国大叔也忒不靠谱，坏机也卖。还好前期准备了大量的技术文档，拆机开始修。

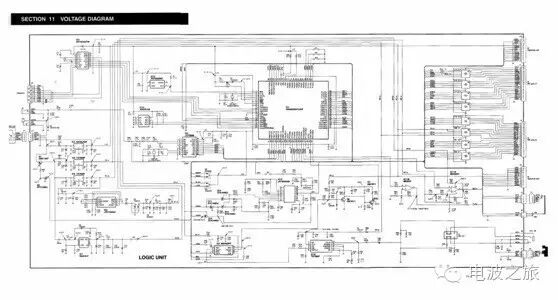

　　这张是电源及CPU控制部分

　　这张是接收部分

　　面对如此复杂的电路图我真有点力不从心。根据电路图对照发现接收机的电源部分给CPU供电的5V多接了一条线到天线口，这没道理，天线口为什么要加电，左思右想有可能是原主人为了使用有源天线进行了改装，直流电经过天线给放大器供电，2边电容隔离，而我用的天线经过巴伦接到接收机等于把这个给CPU供电的5V给直接短路了，所以不开机。一剪刀下去成了！顺利通过RS232和计算机连接成功，错怪了美国大叔，机器没问题。机内78L05是真够强健，过载保护到位，短路也没有炸机。

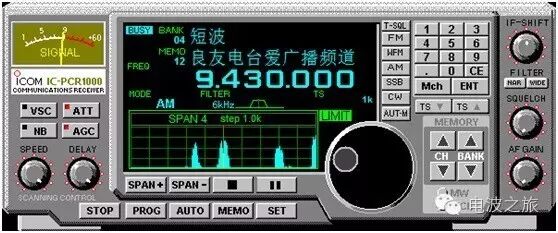

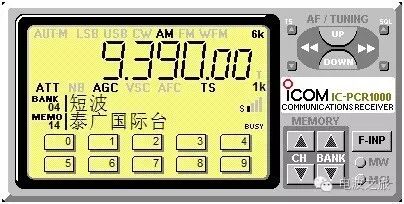

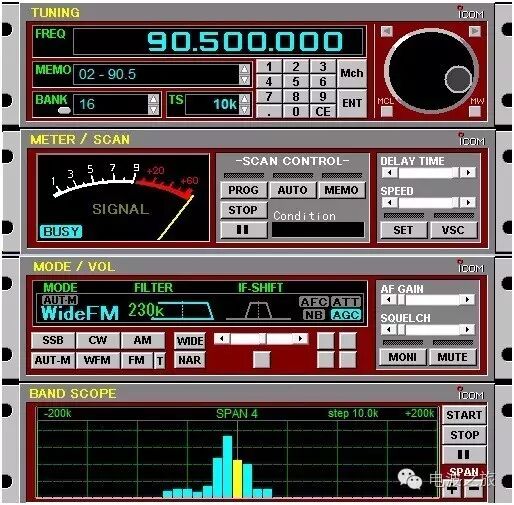

　　PCR1000穿上各类马甲，操作起来简单，顺手。

　　甚至可以通过古老的PALM来控制PCR1000

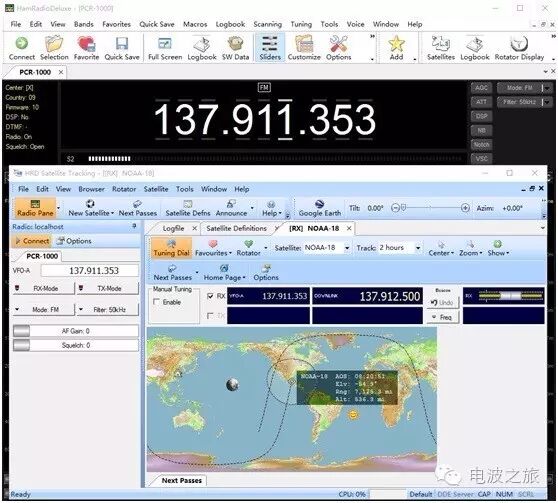

　　使用HamRadioDeluxe通过DDE抵消多普勒，搞搞卫星也不在话下。太多的第三方控制软件就不在此多介绍了。

3、 当PCR1000遇见电视棒

　　终于，2台接收机碰面了，PCR1000当年400刀，电视棒今天35RMB。巨大的差价不可同日而语。PCR1000的接收范围100K-1.3G,电视棒改装后0-1.7G。7050火腿哇哇叫，10138的JT65显示火腿组团去了南极，其实是他们在乱报坐标，短波广播你方唱罢我登场，调频广播大家继续卖药，125.95M XX航空XXXX航班请求爬升3000米，137M NOAA气象卫星飞过头顶，多普勒图一片通红，明天要下雨，140M的出租车在讨论小孩的数学题，156.651M 长江里的货轮要靠岸，162M的AIS在显示着船舶实际运行轨迹，360M的警察叔叔在送醉鬼回家，420M的酒店客人退房，1090M的民航客机二次雷达显示一架波音737划过天边。这些对2台机器来说都不是问题，区别在于当PCR1000还剩25%的信号强度依然可以顺利收听，电视棒已经只剩下频谱可见，没了声音。当PCR1000显示的信号强度达到50%那2台机器都可以顺利接收，PCR1000的底噪几乎听不见，声音更纯净，电视棒的强项在于中频任意调节，巨量的插件做功能扩展，外加陷波器任意设置过滤临近电台的差拍干扰，当遇到同频的2个电台，PCR1000是无能为力，别的机器所谓同步检波一样是个摆设，电视棒通过设置单边带接收，调节收缩中频可以得到一个稍微好一点的效果。

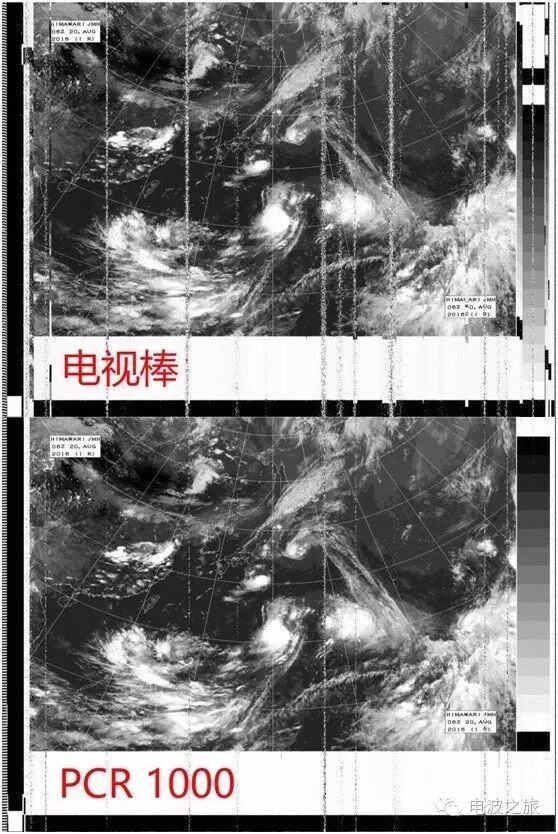

　　上图为PCR1000和电视棒同时接收JMH FAX的对比图。

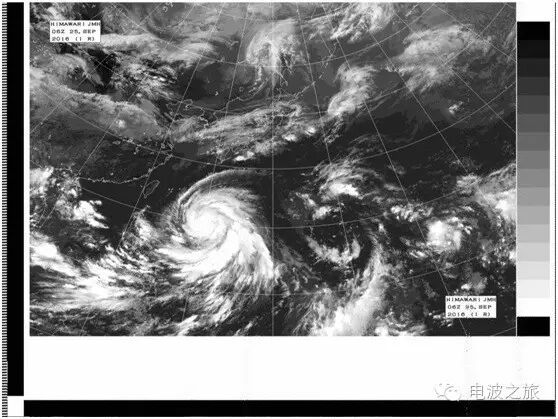

　　上图为PCR1000接收的逆天级JMH气象卫星图。

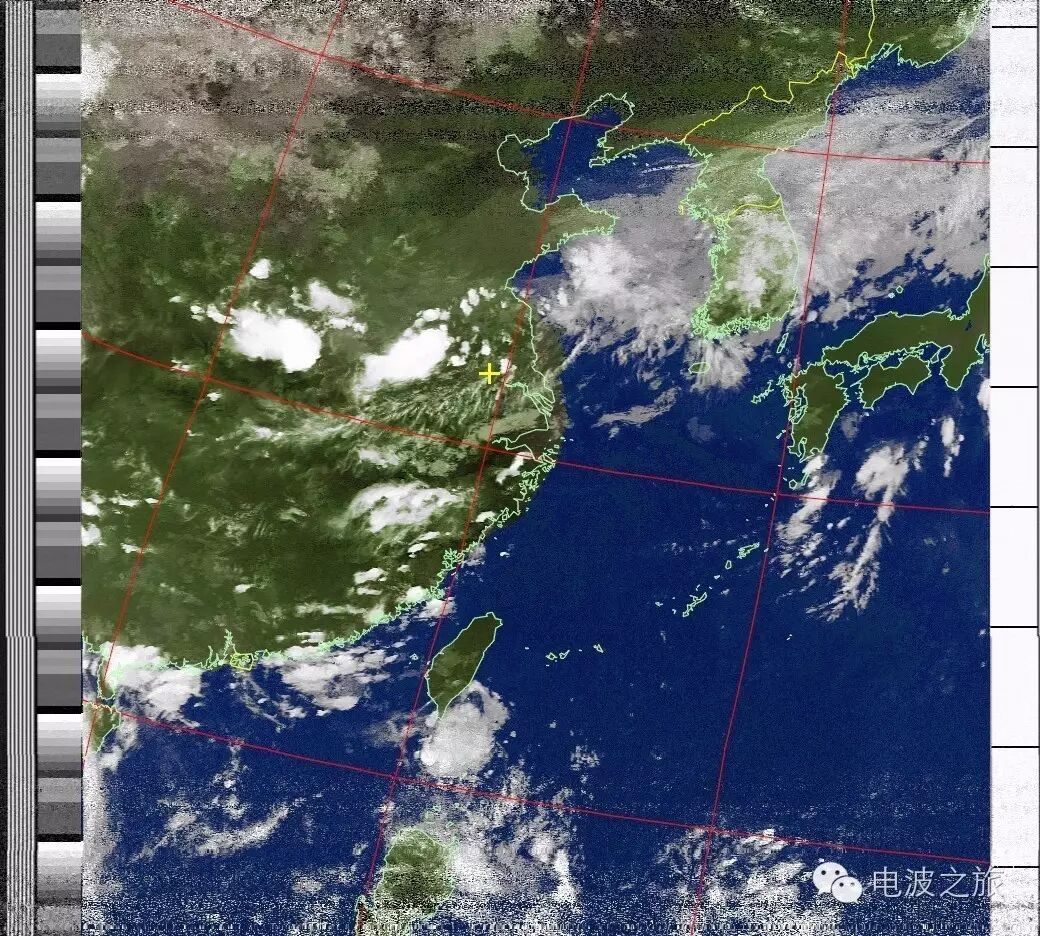

　　上图为电视棒接收NOAA 18红外线增强图

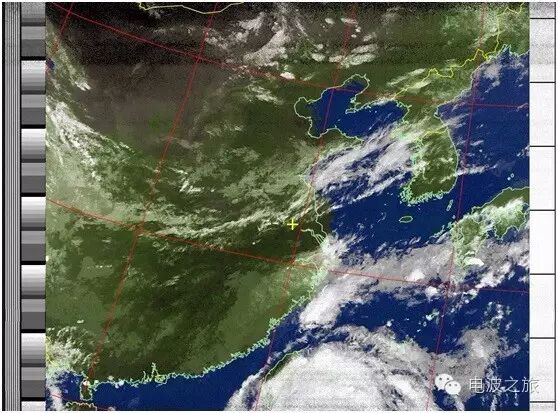

　　上图为PCR1000 接收NOAA 18红外增强图

　　接收NOAA气象卫星是在相同的天线、相同的接收环境、不同的时间段完成，电视棒比PCR1000的卫星仰角更高一点，但PCR1000接收出了更长的图，当然，如果是南北方无遮挡，直接看到地平线，电视棒也一样可以接收到天边。

　　两台接收机取长补短，各有优势，用电视棒看频谱更直观，哪里有信号一目了然，PCR1000跟进接收，得到完美音频效果。

　　当PCR1000遇见电视棒，这让我想起了电影《当哈利遇到莎莉》，儿时不经意遗忘的无线电现在可以轻易把玩，科技的进步带来最大的实惠。

　　综上所述，用心去使用一台机器，无论是PCR1000或是电视棒，或者是自己喜欢的一台机器都可以玩的山花烂漫。若是走马观花，就怕是全球顶级机器也变成了矿石机。

感谢政军，感谢群内众多好友
